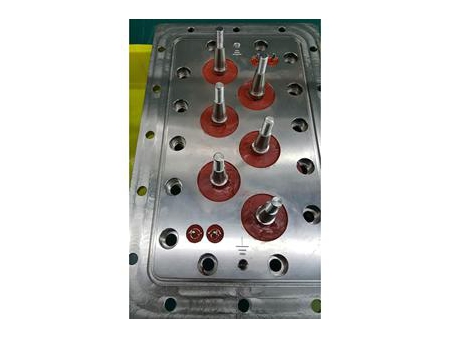

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren (Glas-Metall-Verbindung)

Kostenvoranschlag erhalten

Über uns: http://auto-metalseal.de/3-commercial-air-conditioner-terminal-plate.html

Anwendung:
Diese Abschlussplatte für kommerzielle halbhermetische Klimakompressoren wird insbesondere in Komponenten für massive Wasserkühlung verwendet. Die Durchführung besitzt deswegen hohe Stromtragfähigkeit und hohe Widerstandsfähigkeit gegen Stromspannung und mechanische Belastungen gleichzeitig, während die elektrische Verbindung stabil erzeugt wird.

Materialien:
Metallplatte: C45
Stift: C45/ 446SS/ 4J28
Glas: Unter hoher Temperatur geschmolzenes Glas

Unsere hermetische Abschlussplatte hat folgende Eigenschaften:

Gute Isolierung: 500 VDC bei statischer Prüfung, die Isolierung ist mehr als 5000MΩ
Luftdichtigkeit: Bleibt bei 2.5MPa
Hohe Spannungsfestigkeit: Mehr als 2000VAC, Leckstrom ist weniger als 0.5 mA
Korrosionsbeständigkeit: Erreicht dem Salzsprühnebeltest GB/T2423.17 nach dem 8. und höherem Niveau
Widerstandsfähig gegen unterschiedliche Kühlmittel: R114a, R410a, R22 und CO2
Widerstandsfähig gegen den Kälte- und Hitzeschock: Funktioniert vom -40 bis zum 300 Grad Celsius

Herstellungsverfahren

1. Güteraufnahme
2. Wareneingangsprüfung
3. Ätzen des Stifts
4. Ölentfernung des Hauptteils
5. Zusammenbauen und Sintern
6. Luftdichtheitsprüfung
7. Chemische Vernickelung
8. Schweißen des Lötstücks
9. Oberflächenbehandlung mit Silizium
10. Elektrische Leitfähigkeit prüfen
11. Kontrolle des Aussehens
12. Qualitätsprüfung
13. Packen
14. Lieferung

Oberflächenbehandlung:
Mit unserer umweltfreundlichen Galvanotechnik, nämlich stromloser Nickelabscheidung, enthält die Nickelschicht keine gefährlichen Stoffe wie Quecksilber, Blei, Kadmium und sechswertiges Chrom, was die EU-Standards erreicht und die SGS-Umweltprüfung besteht, und die Plattierungsdicke bleibt bei 3-5 μm.

Korrosionsbeständigkeit: Gemäß den ISO9227-2017 Teststandards muss die rostige Fläche nach einem zwölfstündigen 5% Salzsprühnebeltest unter 5% der Gesamtfläche bleiben.
Standards beim Salzsprühnebeltest: GB/T2423.17,IEC60068-2-11,ISO4628-3

In den folgenden Tabellen werden alle Modelle von Abschlussplatten für kommerzielle halbhermetische Klimakompressoren gezeigt, die wir zurzeit herstellen.

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SCP-1

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SCP-1	24mm	60mm	2*M10-Φ10	94mm	25024024	Chemische Vernickelung	270A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-58

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SC-4-58	23mm	48mm	2*M12-Φ14	115mm	25016023	Chemische Vernickelung	300A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-66

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SC-4-66	12mm	30-33mm	M8-M6-Φ8	68mm	17013012	Chemische Vernickelung	200A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-75

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SC-4-75	25mm	49-80mm	2*M10-Φ16	123.5mm	32225325	Chemische Vernickelung	270A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-20

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SC-4-20	12mm	30mm	M6-M5-Φ8	70mm	16512012	Chemische Vernickelung	170A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-60

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SC-4-60	6.5mm	5mm	Φ3.2mm	36.5mm	63636.5	Chemische Vernickelung	30A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-47

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SC-4-47	6.5mm	3.6mm	Φ3.2mm	36.5mm	Φ46*6.5	Chemische Vernickelung	30A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-5-14

Modell	Spezifikationen des Stifts	Länge des Stifts: mm	Oberflächenbehandlung	Maximalstrom
SC-5-14	1/2-13UNC 3/8-16UNC	150mm	Kupfer	200A

Abschlussplatte für kommerzielle halbhermetische Klimakompressoren SC-4-17

Modell	Dicke des Hauptteils: mm	Entfernung zwischen Stiften: mm	Spezifikationen des Stifts	Länge des Stifts: mm	Dimension: mm	Oberflächenbehandlung	Maximalstrom
SC-4-17	7.2mm	4.2mm	Φ3.2mm	39mm	52527.2	Chemische Vernickelung	30A

Zugehörige Namen
Halbhermetische Durchführung, Glas-Metall-Durchführung, kommerzielle Kompressor-Durchführung
