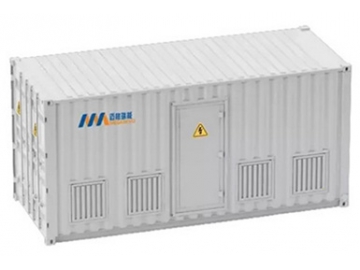

Energieumwandlungssystem in Container Mega-MV Serie
Kostenvoranschlag erhalten
Eigenschaften
- Modulares Design für einfache Erweiterung und Instandhaltung
- Spezielles Lüftungssystem für gute Wärmeableitung
- Drei-Level-Aufbau mit neuartigem IGBT Modul für effiziente Stromumwandlung
- mit verschiedenen Akkus kompatibel, für lange Haltbarkeit
- Umschaltung hoher Frequenzen, geirnge Restwelligkeit und Hochspannungsqualität
- geeignet für parallele Systeme und für Megawatt geeignet
- eingebautes Energiemanagementsystem für Kostenreduzierung
Anwendungsbeispiele
- Solarkraftwerk
- Windkraftwerk
- Frequenzregulierung
- Energiespeicher im Hauptnetz
Technische Angaben
| Modell | MEGA1000-MV35 | MEGA1260-MV35 | MEGA2000-MV35 | MEGA2500-MV35 |
| DC (Akku) | ||||
| Spannungsbereich | 500V-850V | |||
| Max. Leistung | 1860A | 2400A | 3720A | 4800A |
| AC | ||||
| Max. Scheinleistung | 1100KVA | 1386KVA | 2200KVA | 2750KVA |
| Nennleistung | 1000KW | 1260KW | 2000KW | 2500KW |
| Nennspannung | 35KV | |||
| Spannungsbereich | 38.5±2×2.5%KV (10KV, 6KV optional) | |||
| Nennleistung | 16.5A | 20.8A | 33A | 41.2A |
| Max. Ausgangsleistung | 18.1A | 22.9A | 36.3A | 45.4A |
| Nennfrequenz | 50/60Hz | |||
| Frequenzbereich | 45-55/55-65Hz | |||
| THDI | < 3% | |||
| PF | 1lagging-1leading | |||
| AC Anschluss | 3W PE | |||
| Allgemeine Information | ||||
| Max. Effizienz | 98% | |||
| Schutzart | IP54 | |||
| Lärmbelastung | < 65dB | |||
| Betriebstemperatur | －30～ 55℃ | |||
| Kühlung | Gebläse | |||
| Relative Feuchtigkeit | 0-95% nicht-kondensierend | |||
| Max. Höhenanbringung | 5000m (Effizienzverlust > 3000m) | |||
| Maße (W/D/H) | 4300×2438×2591mm | 4300×2438×2591mm | 6058×2438×2591mm | 6058×2438×2591mm |
| Gewicht | 9000kg | 12000kg | ||
| Transformator | vorhanden | |||
| Kommunikation | ||||
| Display | Touch-Screen | |||
| BMS Schnittstelle | RS485/CAN | |||
| Lokale | RS485, TCP/IP | |||
| Zertifikate | CGC, TÜV | |||
