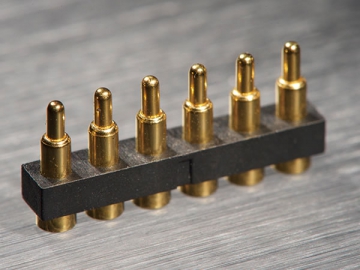

Vertikaler Federverbinder (6 Federkontakte)
Kostenvoranschlag erhalten
(6 Federkontakte)

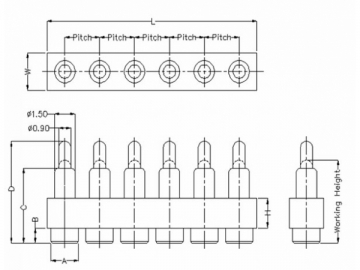

Auswahltabelle für Vertikaler Federverbinder (6 Federkontakte)
Hinweis: Die folgende Tabelle umfasst nur einige unserer Standard-Vertikaler Federverbinder mit 6 Federkontakten. Maßgeschneiderte Federverbinder stehen auch zur Verfügung.| Teilnummer | Größe von Kunststoff | Pogo-Pin-Größe von Vertikaler Federverbinder | ||||||||||
| Länge | Breite | Höhe | Tonhöhe | Kappe | Stellungsregler | A | B | C | D | Arbeitshöhe | Kraft (gf) | |
| 100097-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 2.00 | 0.50 | 3.50 | 5.00 | 4.20 | 45±10 |
| 100184-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 2.00 | 0.50 | 3.00 | 4.50 | 3.80 | 80 Min. |
| 100253-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 1.80 | 0.80 | 5.00 | 7.50 | 6.40 | 80±20 |
| 110291-6 | 15.30 | 2.50 | 2.00 | 2.54 | N | N | 2.00 | 1.50 | 6.00 | 8.50 | 7.00 | 140±30 |
| 100350-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 2.00 | 1.60 | 7.20 | 9.00 | 8.00 | 100±35 |
| 110304-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 2 | 0.5 | 4.5 | 6 | 5.3 | 90±20 |
| 100374-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 2 | 0.5 | 4 | 5.5 | 4.5 | 75±25 |
| 100404-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 2 | 0.5 | 3.3 | 4.8 | 3.8 | 90 Min. |
| 100410-6 | 15.30 | 2.50 | 2.00 | 2.54 | Y | N | 2 | 1 | 5 | 7 | 6 | 75±25 |
| 110411-6 | 15.30 | 2.50 | 2.00 | 2.54 | N | N | 2 | 1 | 5 | 7 | 6 | 25±15 |
| 110512-6 | 15.30 | 2.50 | 1.35 | 2.54 | N | N | 2 | 0.4 | 2.2 | 3 | 2.5 | 90 Min. |
| 110555-6 | 15.30 | 2.50 | 2.00 | 2.54 | N | N | 1.8 | 1 | 10 | 12.5 | 11 | 60±25 |
| 110558-6 | 15.30 | 2.50 | 2.00 | 2.54 | N | N | 2 | 1 | 11.1 | 12.9 | 12 | 100 Min. |
| 100591-6 | 15.30 | 2.50 | 2.00 | 2.54 | N | N | 2 | 1.5 | 6 | 8 | 6.65 | 130±30 |
| 100701-6 | 15.3 | 2.5 | 2 | 2.54 | Y | N | 2 | 0.4 | 2.7 | 4 | 3.2 | 80 Min. |
| 100944-6 | 15.3 | 2.5 | 2 | 2.54 | Y | N | 2 | 0.5 | 3 | 4.3 | 3.5 | 120±30 |
| 1001044-6 | 15.30 | 2.50 | 1.35 | 2.54 | N | N | 2 | 0.4 | 2.2 | 3 | 2.4 | 70±20 |
| Hinweise | |
| 1. Material 1) Körper: Messing 2) Sprung: Messing 3) Feder: Draht aus nichtrostendem Stahl 2. Auflage 1) Body: Min 0.1 μm Gold pLating over min. 1.4 μm Nickel plating 2) Plung: min 0.4 μm Gold Überzug über min. 1.4 μm Vernickelung | 3. Mechanische Haltbarkeit: 10,000 Takte/min. 4. Elektrisch 1) Übergangswiderstand: 30m 0hm Max. 2) Wechselstrom: 36V DC Max. 3) Nennstrom: 2.0A 5. ROHS-Richtlinie |
