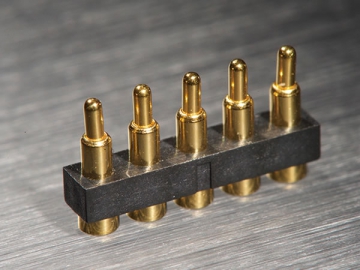

Vertikaler Federverbinder (5 Federkontakte)
Kostenvoranschlag erhalten
(5 Federkontakte)
Auswahltabelle für Vertikaler Federverbinder (5 Federkontakte)
Hinweis: Die folgende Tabelle umfasst nur einige unserer Standard-Vertikaler Federverbinder mit 5 Federkontakten. Maßgeschneiderte Federverbinder stehen auch zur Verfügung.| Teilnummer | Größe von Kunststoff | Pogo-Pin-Größe von Vertikaler Federverbinder | ||||||||||
| Länge | Breite | Höhe | Tonhöhe | Kappe | Stellungsregler | A | B | C | D | Arbeitshöhe | Kraft (gf) | |
| 100029-5 | 10.50 | 2.50 | 1.50 | 2.00 | Y | N | 1.65 | 0.60 | 2.40 | 3.20 | 2.70 | 70 Min. |
| 100281-5 | 10.50 | 2.50 | 1.50 | 2.00 | Y | N | 1.65 | 0.80 | 3.30 | 4.60 | 3.60 | 100 60/-20 |
| 100326-5 | 10.50 | 2.50 | 1.50 | 2.00 | Y | N | 1.65 | 0.70 | 3.70 | 5.20 | 4.20 | 135±30 |
| 100343-5 | 10.50 | 2.50 | 1.50 | 2.00 | Y | N | 1.65 | 0.50 | 3.70 | 5.50 | 4.30 | 180±30 |
| 100339-5 | 12.66 | 2.50 | 2.00 | 2.54 | Y | N | 2.00 | 0.50 | 3.50 | 5.00 | 4.20 | 45±12 |
| 100539-5 | 10.50 | 2.50 | 1.50 | 2.00 | Y | N | 1.65 | 0.40 | 2.20 | 3.00 | 2.50 | 90 Min. |
| 100698-5 | 10.50 | 2.50 | 1.50 | 2.00 | Y | N | 1.65 | 0.70 | 3.70 | 5.50 | 4.50 | 50±10 |
| 100700-5 | 12.66 | 2.50 | 2.00 | 2.54 | N | N | 2.00 | 0.50 | 4.00 | 5.50 | 4.50 | 75±25 |
| 110728-5 | 12.66 | 2.50 | 2.00 | 2.54 | N | N | 2.00 | 1.00 | 5.00 | 7.00 | 6.00 | 110±30 |
| 100745-5 | 12.66 | 2.50 | 2.00 | 2.54 | Y | N | 2.00 | 0.40 | 3.50 | 3.30 | 2.70 | 100±30 |
| 100910-5 | 12.66 | 2.50 | 2.00 | 2.54 | N | N | 2.00 | 0.40 | 2.70 | 3.80 | 3.00 | 80±30 |
| 110911-5 | 12.66 | 2.50 | 2.00 | 2.54 | N | N | 1.80 | 3.00 | 8.00 | 10.80 | 9.80 | 120 Min. |
| 1001098-5 | 12.66 | 2.50 | 2.00 | 2.54 | Y | N | 2.00 | 0.50 | 3.00 | 4.00 | 3.50 | 80 Min. |
| 1001099-5 | 12.66 | 2.50 | 2.00 | 2.54 | Y | N | 2.00 | 0.50 | 4.50 | 6.50 | 5.50 | 80 Min. |
| 1.011E 10 | 12.66 | 2.50 | 2.00 | 2.54 | N | N | 2.00 | 0.50 | 3.00 | 4.50 | 3.90 | 80 Min. |
| Hinweise | |
| 1. Material 1) Körper: Messing 2) Sprung: Messing 3) Feder: Draht aus nichtrostendem Stahl 2. Auflage 1) Body: Min 0.1 μm Gold pLating over min. 1.4 μm Nickel plating 2) Plung: min 0.4 μm Gold Überzug über min. 1.4 μm Vernickelung | 3. Mechanische Haltbarkeit: 10,000 Takte/min. 4. Elektrisch 1) Übergangswiderstand: 30m 0hm Max. 2) Wechselstrom: 36V DC Max. 3) Nennstrom: 2.0A 5. ROHS-Richtlinie |
