Kostenvoranschlag erhalten
Über uns: http://magnets-de.com/3-1-pot-magnets.html

Magnetlösungen

Zur Befestigung und Fixierung verschiedener Komponenten auf Stahloberflächen

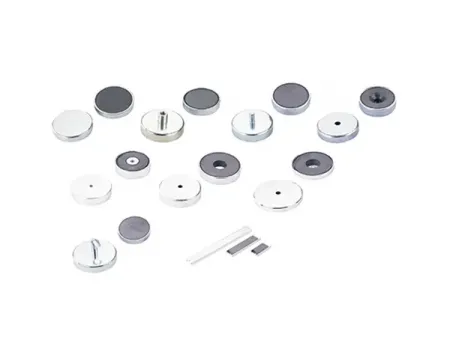

Topfmagnete sind vielseitig einsetzbar zum Fixieren, Klemmen, Heben oder Positionieren ferromagnetischer Objekte. Sie werden für Bau-, Maschinenbau- und Autoindustrie eingesetzt, in Büros, Eigenheimen und Warenlagern, um verschiedene Objekte zu fixieren. Starke Magnetfelder kombiniert mit kompaktem Design machen diese Topfmagnete zu vielseitig einsetzbaren und leicht wiederverwendbaren Magnetlösungen.

Technische Daten der Topfmagnete
Topfmagnete aus seltenen Erden

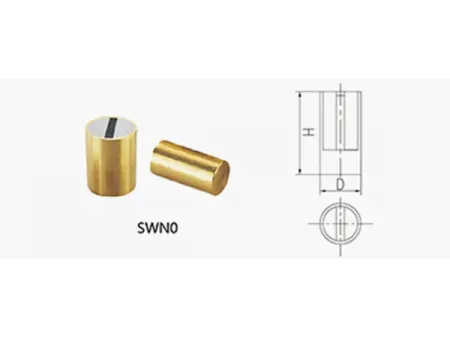

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H
SWN0-6 6 20 4.5 10
SWN0-8 8 20 8 25
SWN0-10 10 20 12.5 45
SWN0-13 13 20 20 70
SWN0-16 16 20 32 150
SWN0-20 20 25 60 280
SWN0-25 25 35 135 450
SWN0-32 32 40 250 700

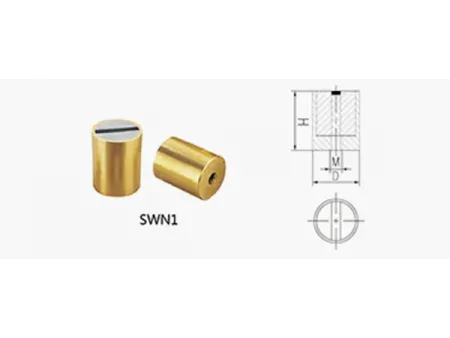

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H M
SWN1-6 6 20 3 4 10
SWN1-8 8 20 3 7 25
SWN1-10 10 20 4 12 45
SWN1-13 13 20 4 20 70
SWN1-15 15 20 4 27 140
SWN1-16 16 20 4 30 150
SWN1-20 20 25 4 60 280
SWN1-25 25 35 5 135 450
SWN1-32 32 40 6 240 700

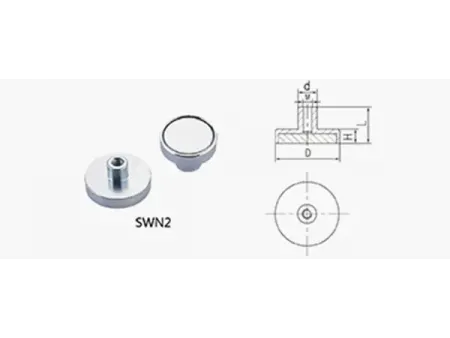

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H L d M
SWN2-6 6 6 11.5 6 3 2.5 5
SWN2-8 8 4.5 11.5 6 3 3 13
SWN2-10 10 4.5 11.5 6 3 4 25
SWN2-13 13 4.5 11.5 6 3 6 60
SWN2-16 15 4.5 11.5 8 4 8 95
SWN2-20 16 6 13 8 4 17 140
SWN2-25 25 7 14 8 4 28 200
SWN2-32 32 7 15.5 10 5 45 350
SWN2-40 40 8.5 15.5 10 6 100 500

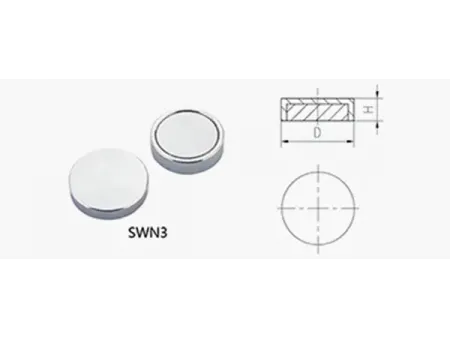

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H
SWN3-6 6 4.5 1 5
SWN3-8 8 4.5 1.5 13
SWN3-10 10 4.5 2.5 25
SWN3-13 13 4.5 4.5 60
SWN3-16 16 4.5 6.5 95
SWN3-20 20 6 15 140
SWN3-25 25 7 22 200
SWN3-32 32 7 40 350
SWN3-40 40 8.5 80 500

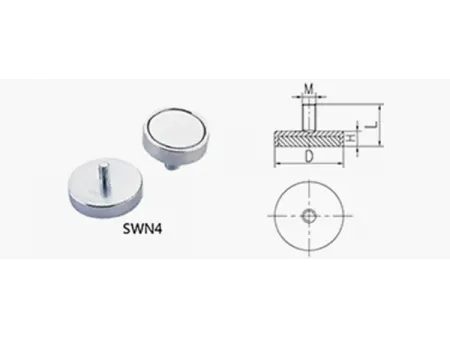

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H L M
SWN4-10 10 4.5 12.5 4 3 25
SWN4-13 13 4.5 12.5 5 5 60
SWN4-16 16 4.5 12.5 6 7.5 95
SWN4-20 20 6 16 6 16 140
SWN4-25 25 7 17 6 25 200
SWN4-32 32 7 17 6 48 350
SWN4-40 40 8.8 20 6 82 500

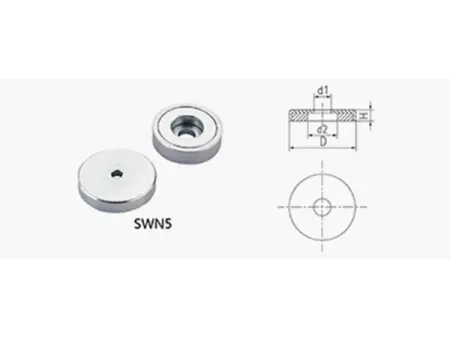

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D d1 d2 H
SWN5-16 16 3.1 6.6 4.5 5 50
SWN5-20 20 3.1 6.6 4.5 10 80
SWN5-25 25 6 11.5 7 20 100
SWN5-32 32 6 11.5 8 35 200
SWN5-36 36 5 10.5 7.1 60 250

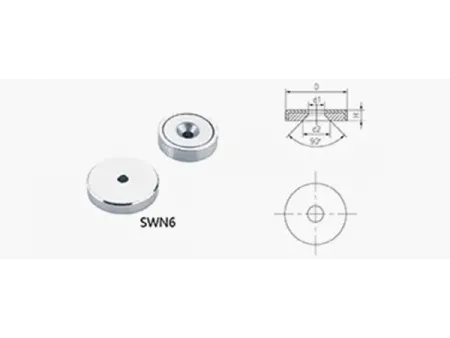

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H d1 d2
SWN6-16 16 4.5 3.5 6.6 5.7 75
SWN6-20 20 6 4.5 9 12.5 105
SWN6-25 25 7 4.5 9 25 160
SWN6-32 32 7 5.5 11 38.5 310

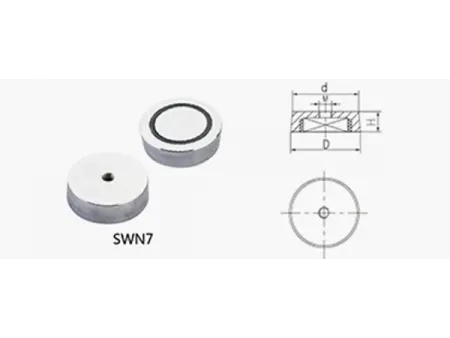

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D d H M
SWN7-48 48 46 14 8 170 560
SWN7-50 50 47.5 14.5 8 195 560

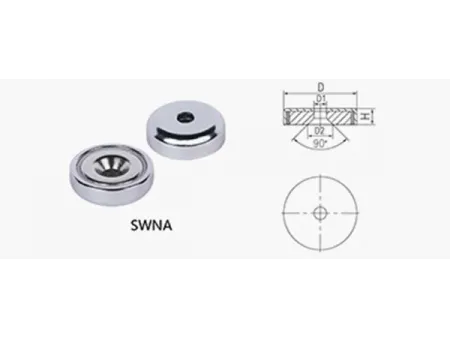

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D D1 D2 H
SWN-A16 16 3.5 6.5 5.2 7 49
SWN-A20 20 4.5 8.6 7.2 15 58
SWN-A25 25 5.5 10.4 7.7 24 137
SWN-A32 32 5.5 10.4 7.8 39 245
SWN-A36 36 6.5 12 7.6 50 284
SWN-A42 42 6.5 12 8.8 77 362
SWN-A48 48 8.5 16 10.8 120 666
SWN-A60 60 8.5 16 15 243 1097
SWN-A75 75 10.5 19 17.8 480 1587

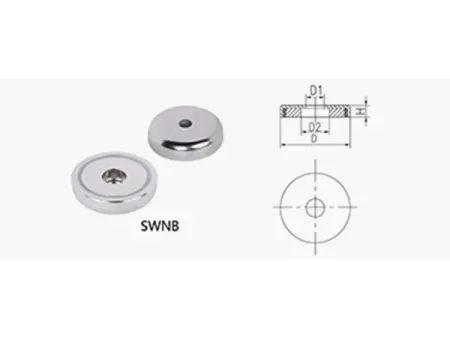

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D D1 D2 H
SWN-B16 16 3.5 6.5 5.2 6.5 39
SWN-B20 20 4.5 8 7.2 13 58
SWN-B25 25 5.5 9 7.7 22 137
SWN-B32 32 5.5 9 7.8 38 225
SWN-B36 36 6.5 11 7.6 48 284
SWN-B42 42 6.5 11 8.8 75 313
SWN-B48 48 8.5 15 10.8 114 617
SWN-B60 60 8.5 15 15 235 931
SWN-B75 75 10.5 18 17.8 460 1519

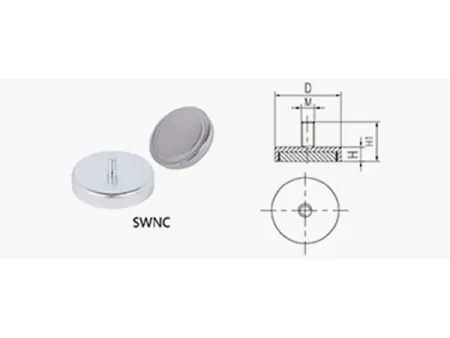

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D M H1 H
SWN-C10 10 3 12 5 3.5 21
SWN-C12 12 3 12 5 5 31
SWN-C16 16 4 14 5.2 9 53
SWN-C20 20 4 16 7.2 16 88
SWN-C25 25 5 17 7.7 26 215
SWN-C32 32 6 18 7.8 43 333
SWN-C36 36 6 17.6 7.6 54 401
SWN-C42 42 6 18.7 8.8 83 666
SWN-C48 48 8 24 10.8 130 793
SWN-C60 60 8 31.5 15 256 1107
SWN-C75 75 10 35 178 510 1607

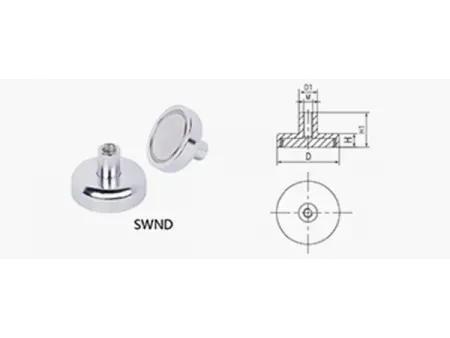

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D D1 M H1 H
SWN-D10 10 6 3 12 5 4 21
SWN-D12 12 6 3 12 5 6 31
SWN-D16 16 6.5 4 13.5 5.2 9 53
SWN-D20 20 6.5 4 15 7.2 17 88
SWN-D25 25 7.5 5 17 7.7 28 215
SWN-D32 32 10 6 18 7.8 45 333
SWN-D36 36 10 6 18.5 7.6 55 401
SWN-D42 42 10 6 18.8 8.8 84 666
SWN-D48 48 12 8 24 10.8 130 793
SWN-D60 60 12 8 28 15 263 1107
SWN-D75 75 17 10 35 17.8 515 1607

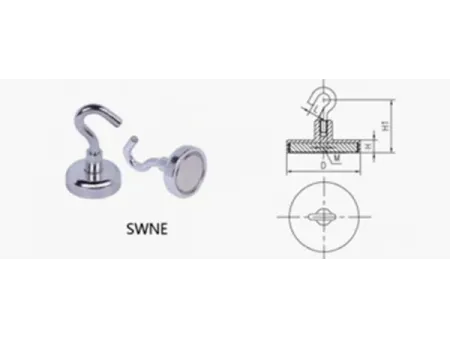

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D M H1 H L
SWN-E12 10 3 27 5 6 6 21
SWN-E14 12 3 27 5 6 8 31
SWN-E16 16 4 30 5.2 7.5 12 53
SWN-E20 20 4 32 7.2 7.5 21 88
SWN-E25 25 5 32 7.7 8.5 33 215
SWN-E32 32 6 36 7.8 10 54 333
SWN-E36 36 6 36 7.6 10 64 401
SWN-E42 42 6 37 8.8 10 93 666
SWN-E48 48 8 45 10.8 11 150 793
SWN-E60 60 8 50 15 11 283 1107
SWN-E75 75 10 62 17.8 16 555 1607

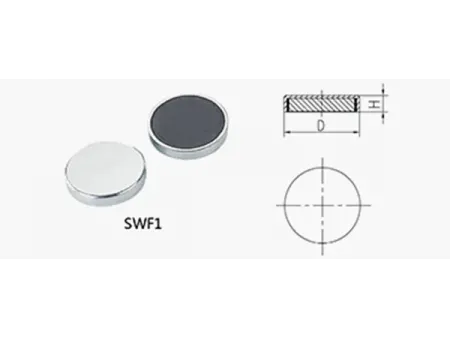

Keramik Topfmagnete
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H
SWF1-10 10 4.5 2 4
SWF1-13 13 4.5 3 10
SWF1-16 16 4.5 4.5 18
SWF1-20 20 6 10 30
SWF1-25 25 7 19 40
SWF1-32 32 7 30 80
SWF1-36 36 8 42 100
SWF1-40 40 8 55 125
SWF1-47 47 9 80 180
SWF1-50 50 10 100 220
SWF1-57 57 10.5 140 280
SWF1-63 63 14 230 350
SWF1-80 80 18 485 600
SWF1-100 100 22 900 900

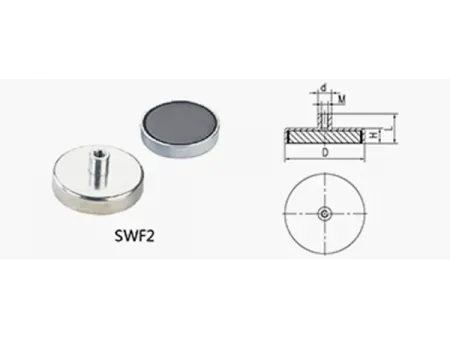

Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H d L M
SWF2-10 10 4.5 6 11.5 3 3 4
SWF2-13 13 4.5 6 11.5 3 5 10
SWF2-16 16 4.5 6 11.5 3 6 18
SWF2-20 20 6 6 13 3 11 30
SWF2-25 25 7 8 15 4 22 40
SWF2-32 32 7 8 15 4 32 80
SWF2-36 36 7.7 8 16 4 45 100
SWF2-40 40 8 8 16.5 4 60 125
SWF2-47 47 9 8 17 4 90 180
SWF2-50 50 10 8 18.5 4 110 220
SWF2-57 57 10.5 8 18.5 4 145 280
SWF2-63 63 14 15 30 8 240 350
SWF2-80 80 18 20 34 10 520 600
SWF2-100 100 22 22 43 12 940 900
SWF2-125 125 26 25 50 14 1720 1300
Modell Maße (mm) Gewicht (g) Magnet Force (N)
D H M L
SWF3-10 10 4.5 3 11.5 3 4
SWF3-13 13 4.5 3 11.5 5 10
SWF3-16 16 4.5 3 11.5 5 18
SWF3-20 20 6 3 13 11 30
SWF3-25 25 7 4 15 22 40
SWF3-32 32 7 4 15 32 80
SWF3-36 36 7.7 4 16 42 100
SWF3-40 40 8 5 16 57 125
SWF3-47 47 9 6 17 85 180
SWF3-50 50 10 6 18.5 105 220
SWF3-57 57 10.5 6 18.5 142 280
SWF3-63 63 14 8 29 219 350
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H d1 d2
SWF4-16 16 4.5 3.5 6.5 4 14
SWF4-20 20 6 4.2 8.6 9 27
SWF4-25 25 7 5.5 10.4 16 36
SWF4-32 32 7 5.5 10.4 27 72
SWF4-40 40 8 5.5 10.4 53 90
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H d1 d2
SWF5-50 50 10 6 18 105 170
SWF5-63 63 14 8 20 235 250
SWF5-80 80 18 10 28 490 400
SWF5-90 90 18 10 30 620 620
SWF5-100 100 22 10 30 935 800
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H d1 d2
SWF6-13 13 4.5 3.3 5 3 6
SWF6-16 16 4.5 3.3 5 4 14
SWF6-20 20 6 3.3 5 8 26
SWF6-25 25 7 4 10 15 32
SWF6-32 32 7 4 10 25 65
SWF6-36 36 7.7 4 10 40 80
SWF6-40 40 8 5.5 12 50 90
SWF6-47 47 9 5.5 10 80 140
SWF6-50 50 10 5.5 18 95 180
SWF6-57 57 10.5 6.5 20 125 240
SWF6-63 63 14 6.5 20 200 300
SWF6-80 80 18 10.5 32 450 510
SWF6-100 100 22 10.5 32 800 800
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H d1
SWF7-20 30.73 4.83 3.3 18 13
SWF7-40 36.32 6.86 4.83 35 53
SWF7-50 51.82 7.62 4.83 68 110
SWF7-60 60.71 8.89 6.86 110 180
SWF7-70 68.07 9.65 7.11 159 290
SWF7-75 71.37 9.4 6.86 175 300
SWF7-80 81.28 10.67 7.11 237 425
SWF7-85 98.39 12.95 9.65 404 490
SWF7-90 123.95 12.45 12.7 557 800
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H
SWF8-10 10 3 4 4
SWF8-13 13 3 6 10
SWF8-16 16 3 8 18
SWF8-20 20 3 12 30
SWF8-25 25 4 22 40
SWF8-32 32 4 34 80
SWF8-36 36 4 46 100
SWF8-40 40 4 60 125
SWF8-47 47 4 90 180
SWF8-50 50 4 110 220
SWF8-57 57 4 145 280
SWF8-63 63 4 220 350
SWF8-80 80 6 530 600
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
L W H
SWF9-3 76.2 38.1 11.68 150 30
SWF9-6 152.4 38.1 11.68 320 30
SWF9-8 203.2 38.1 11.68 445 30
SWF9-12 304.8 38.1 11.68 660 30

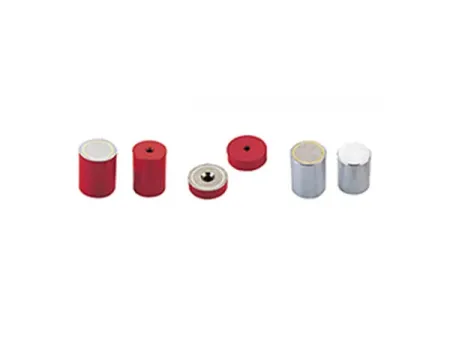

AlNiCo Topfmagnet
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H M
SWA1-6 6 20 3×7 4 1.7
SWA1-8 8 20 3×7 7 4
SWA1-10 10 20 4×9 12 8
SWA1-13 13 20 4×7.5 20 12
SWA1-16 16 20 4×6 30 19
SWA1-20 20 25 6×9 60 49
SWA1-25 25 35 6×10 128 112
SWA1-27 27 25 6×5 107 184
SWA1-32 32 40 8×10.5 240 196
SWA1-35 35 30 6×7.5 215 142
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H D1 D2
SWA2-16 16 6 3.5 6.5 9 15
SWA2-19 19 8 4.2 8 18 30
SWA2-25 25 8 4.2 8 30 40
SWA2-29 29 8.5 4.8 9.7 43 49
SWA2-38 38 11.1 4.8 9.7 98 110
Modell Maße (mm) Gewicht (g) Magnetfeldstärke (N)
D H
SWA3-6 6 10 2 2
SWA3-8 8 12 4 3
SWA3-10 10 16 9 5
SWA3-13 13 18 17 10
SWA3-16 16 20 29 15
SWA3-20 20 25 57 35
SWA3-25 25 30 110 80
SWA3-32 32 40 243 150
SWA3-40 40 45 420 200
SWA3-50 50 50 720 350
SWA3-63 63 60 1340 550
Besonderheiten
  • Das strukturelle Design dieser Topfmagnete sorgt für maximale Haltkraft und starke Fixierung und die Materialkosten sind besonders ökonomisch.
  • Verschiedene Magnetmaterialien sind erhältlich, darunter Neodymium (NdFeB), Samarium-Kobalt (SmCo), AlNiCo, Ferrit und gummierte Magnete - je nach Anwendungsanforderungen.
  • Die Magnete sind mit zahlreichen Oberflächenbehandlungen erhältlich, z.B. verzinkt, vernickelt, verchromt, lackiert oder mit Gummi überzogen, sodass höchste Korrosionsbeständigkeit und Haltbarkeit ermöglicht werden.
  • Wir können je nach Kundenanforderungen individuelle Maßanfertigungen vornehmen, z.B. Fixiermethoden, Magnetfeldstärken und spezifische Maße für unterschiedlichste Anwendungen.
