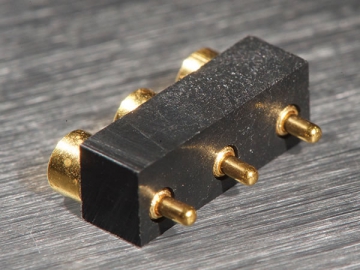

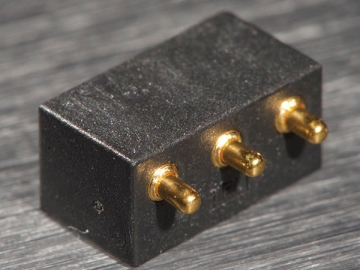

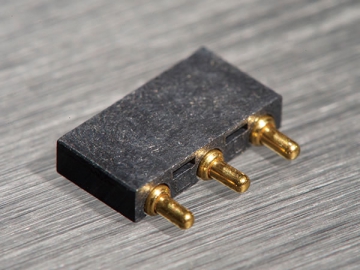

Rechtwinkliger Federverbinder (3 Federkontakte)
Kostenvoranschlag erhalten
(3 Federkontakte)
Auswahltabelle für Rechtwinkliger Federverbinder (3 Federkontakte)
Hinweis: Die folgende Tabelle umfasst nur einige unserer Standard- Rechtwinkliger Federverbinder mit 3 Federkontakten. Maßgeschneiderte Rechtwinklige Federverbinder stehen auch zur Verfügung.| Teilnummer | Größe von Kunststoff | Pogo-Pin-Größe von Vertikaler Federverbinder | ||||||||||||
| Länge | Breite | Höhe | Tonhöhe | Kappe | Stellungsregler | A | B | C | D | E | F | Arbeitshöhe | Kraft (gf) | |
| 100169-3 | 7.60 | 2.50 | 1.50 | 2.54 | Y | N | 1.00 | 1.00 | 2.00 | 0.40 | 2.70 | 3.60 | 2.90 | 95 Min. |
| 110573-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 0.45 | 0.90 | 1.90 | 1.00 | 4.00 | 5.50 | 4.60 | 90±35 |
| 110686-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 0.80 | 2.00 | 2.00 | 0.50 | 4.00 | 5.5 | 4.5 | 75±25 |
| 110696-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 1 | 1 | 2 | 0.5 | 3.5 | 5 | 4.4 | 85±25 |
| 110361-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 0.60 | 2.00 | 1.50 | 1.10 | 4.50 | 7 | 6 | 100 Min. |
| 110383-3 | 9.80 | 6.80 | 1.50 | 1.60 | N | N | 0.8 | 1.5 | 1.3 | 0.3 | 3.8 | 4.8 | 3.98 | 30 20/-10 |
| 110439-3 | 14.70 | 5.90 | 2.26 | 2.50 | N | N | 0.8 | 1 | 2 | 0.5 | 3 | 4.3 | 3.3 | 100±30 |
| 110439-3 | 14.70 | 5.90 | 2.26 | 2.50 | N | N | 0.8 | 1 | 2 | 0.5 | 3.4 | 4.9 | 3.9 | 130±30 |
| 110499-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 1.4 | 1.1 | 2 | 1.5 | 6.3 | 9.5 | 8 | 115±30 |
| 110551-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 0.80 | 2.00 | 2.00 | 0.50 | 4.00 | 5.5 | 4.5 | 75±25 |
| 110561-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 1.00 | 1.00 | 2.00 | 0.40 | 2.70 | 3.6 | 2.9 | 95 Min. |
| 110583-3 | 7.60 | 2.50 | 1.50 | 2.54 | N | N | 1.00 | 1.00 | 2.00 | 0.50 | 3.50 | 5 | 7 | 135-30/ 40 |
| 110726-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 0 | 0 | 2 | 0.5 | 4 | 6 | 5.8 | 80 Min. |
| 110726-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 0.8 | 0.8 | 2 | 0.5 | 4 | 6 | 5.8 | 80 Min. |
| 110808-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 1 | 4 | 2 | 0.5 | 4.5 | 6 | 5 | 135±30 |
| 110845-3 | 8.50 | 2.50 | 1.50 | 3.00 | N | N | 1 | 1.1 | 2 | 0.5 | 5.3 | 7.6 | 6.5 | 90 min. |
| Hinweise | |
| 1. Material 1) Körper: Messing 2) Sprung: Messing 3) Feder: Draht aus nichtrostendem Stahl 2. Auflage 1) Body: Min 0.1 μm Gold pLating over min. 1.4 μm Nickel plating 2) Plung: min 0.4 μm Gold Überzug über min. 1.4 μm Vernickelung | 3. Mechanische Haltbarkeit: 10,000 Takte/min. 4. Elektrisch 1) Übergangswiderstand: 30m 0hm Max. 2) Wechselstrom: 36V DC Max. 3) Nennstrom: 2.0A 5. ROHS-Richtlinie |
