MG1811 Einsteckschloss mit Drücker

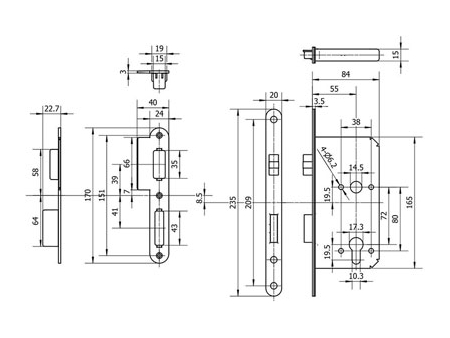

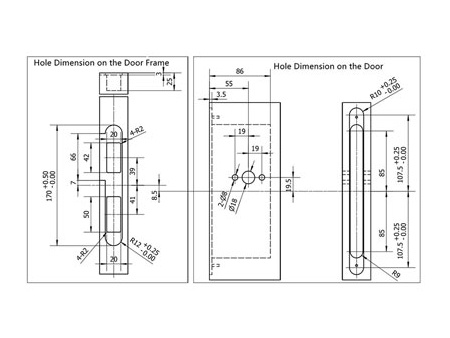

Diese Einsteckschlößer mit Drücker haben keinen Verschlussmechnismus und eignen sich für Türen, die aus Sicherheits- oder anderen Gründen nicht abgeschlossen werden dürfen. Sie werden aus verzinktem Stahl gefertigt und der Riegel ist aus POM Kunststoff und Zinklegierung, sodass die Einsteckschlösser geräuschlos arbeiten und dennoch Sicherheit bieten. Sie sind besonders stilvoll und elegant designt. Die Oberfläche wir mit japanischen Technologien behandelt und strengen Tests nach JIS Standard unterzogen um Aussehen und Strukturqualität zu garantieren. Diese Schlösser sind nach europäischem Standard gefertigt und haben 72mm Abstand zur Mitte; der Abstand von Türkante zur Mitte der Einbaubohrung des Drückers beträgt 55mm; die Bohrung für den Beschlag hat 38mm Abstand zur Mitte.
- Vernickelt
- Mattschwarz
- Champagner-gold
- Nach Maß

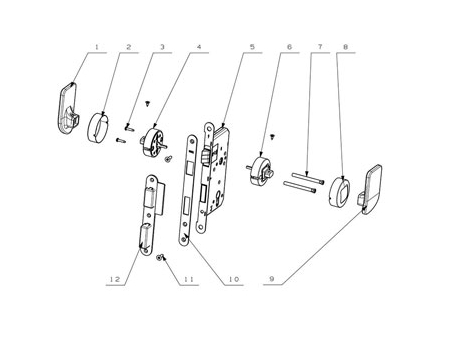

| Nr. | Name | Nr. | Name |
| 1 | Innendrücker | 7 | Verbindungsschraube |
| 2 | Innenbeschlag Drücker | 8 | Außenbeschlag Drücker |
| 3 | Schraube für Drücker | 9 | Außendrücker |
| 4 | Innenhalterung Drücker | 10 | Schließblech |
| 5 | Schließzylinder | 11 | Bolzen Schließzylinder |
| 6 | Außenhalterung Drücker | 12 | Ringschlagschlüssel |

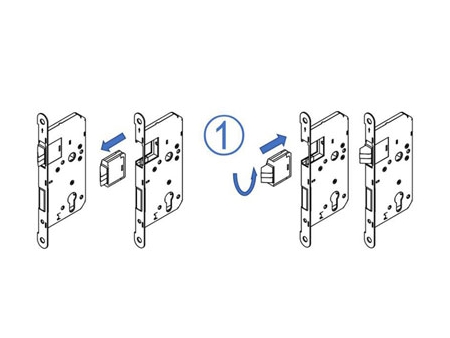

- Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Falle in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zuriick in das Gehäuse.
- Einwärts öffnende Tür: Drücken von außen und Ziehen von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
Auswärts öffnende Tür: Ziehen von außen und Drücken von innen. Bauen Sie zuerst die Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest..

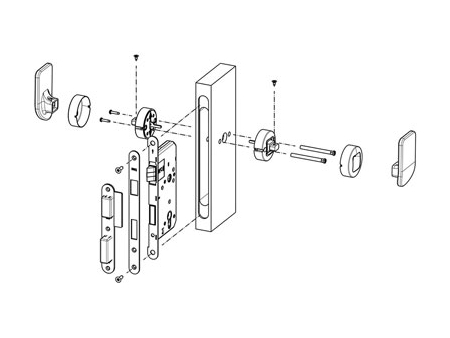

(*Anmerkung zum Einbau der der Zug und Druck Rosetten: Stellen Sie sicher, dass der Druckpfeil nach oben oben auf der Druckplatte zeigt. Gleichzeitig muss der Zugpfeil nach oben auf der Zugplatte zeigen.) - Bauen Sie die Schließzylinderplatte ein und ziehen Sie die Schraube fest. Stecken Sie den Schließzylinder in den Ausschnitt.Verbinden Sie die innere und äussere Rosette über die Drücknuss. Ziehen Sie danach die Schraube an und fixieren Sie den Schließzylinder und die Frontplatte.
- Bauen Sie den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen sie sicher, dass sich die Falle und der Riegel frei bewegen können
- Test nach Einbau: Ziehen und drücken sie die Türdrücker, testen sie die Beweglichkeit der Falle. Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau erneut
